Producto destacado

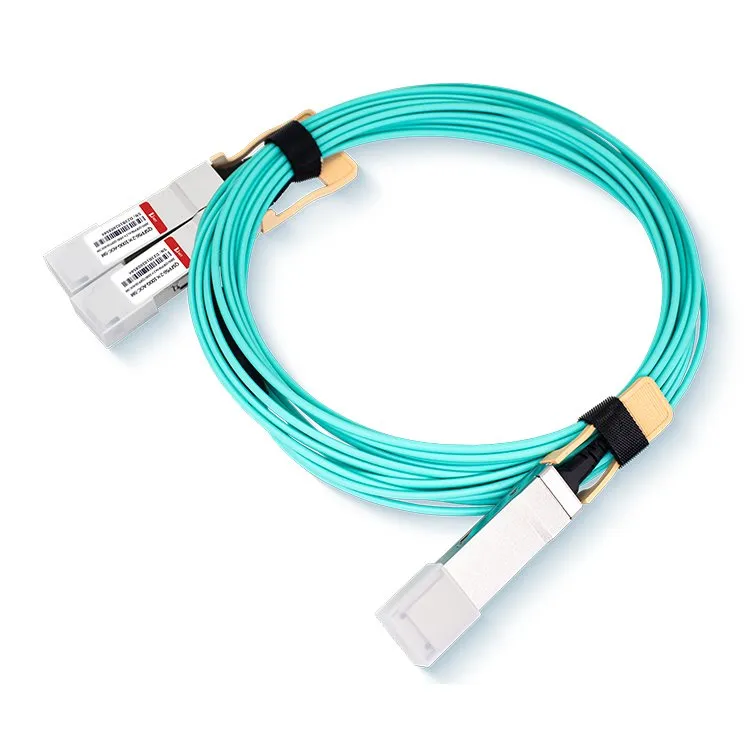

● Cable óptico activo con conexión de QSFP56 200G a dos QSFP28 100G
● Velocidad de datos de hasta 53,125 Gbps por canal Modulación PAM4
● Matriz VCSEL de 850 nm y matriz PD integradas
● Función DDM implementada
● Conectable en caliente
● Baja disipación de energía,<4W on 200G end, <3W on 100G end
● Rango de temperatura de la caja operativa comercial: 0 grados a 70 grados
● Cumple con ROHS2.0
Aplicaciones
● Centros de datos y redes en la nube
● Sistemas InfiniBand HDR de 200G
Etiqueta: Cable AOC de ruptura QSFP56 200G a 2X100G, China QSFP56 200G a cable AOC de ruptura 2X100G fabricantes, proveedores, fábrica, QSFP56-2X100G-AOCQSFP56-2X100G-AOC
Calificaciones máximas absolutas
|
Producto |
módulo ción |
Protocolo |
Tasa Nominal |
Presupuesto |
|||||
|
Agregado (Gbps) |
Eléctrico carriles (Gbaudios) |
ppm |
Alta velocidad Eléctrico |
Pre-FEC BER máxima |
Enlace |
||||
|
200G fin |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200 GAUI-4 |
1E-6 por InfiniBand HDR; 2,4E-4 para 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
Por 100G fin |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200 GAUI-4 |
|||
|
Parámetro |
Símbolo |
Unidad |
mín. |
máx. |
|
|
Temperatura de funcionamiento de la caja |
Arriba |
grado |
0 |
70 |
|
|
Rango de temperatura de almacenamiento |
ts |
grado |
-40 |
85 |
|
|
Humedad relativa |
RH |
% |
0 |
85 |
|
|
Voltaje de la fuente de alimentación |
vcc |
V |
-0.5 |
3.6 |
|
Condiciones de funcionamiento recomendadas
|
Parámetro |
Símbolo |
Unidad |
mín. |
tipo |
máx. |
|
|
Temperatura del caso operativo Rango |
tca |
jefe |
0 |
/ |
70 |
|
|
Voltaje de la fuente de alimentación |
vcc |
V |
3.135 |
3.3 |
3.465 |
|
Definición de puertos eléctricos
|
Parámetro |
Símbolo |
Unidad |
mín. |
tipo |
máx. |
Notas |
|
Tensión de alimentación |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Consumo de energía |
Ordenador personal |
W |
4 |
extremo 200G |
||
|
3 |
extremo 100G |
|||||
|
Transmisor |
||||||
|
Impedancia diferencial de entrada |
Rin |
Ω |
80 |
100 |
120 |
|
|
Oscilación de entrada de datos de un solo extremo |
Número de bastidor |
mVp-p |
90 |
500 |
||
|
Transmitir voltaje de desactivación |
VDIS |
V |
2 |
VCCHOST |
||
|
Transmitir voltaje de habilitación |
ven |
V |
VEE |
VEE+0.8 |
||
|
Transmitir voltaje de afirmación de falla |
VFA |
V |
2 |
VCCHOST |
||
|
Transmitir voltaje de desactivación de falla |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Receptor |
||||||
|
Oscilación de salida de datos de un solo extremo |
VOD |
mVp-p |
200 |
500 |
||
|
Falla LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOSNormal |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Discrepancia de terminación diferencial |
% |
10 |
||||
|
comunicación de la CII |
||||||
|
Frecuencia del reloj IIC |
- |
KHZ |
/ |
100 |
400 |
|
|
estiramiento del reloj |
- |
a nosotros |
/ |
/ |
500 |
|
Mapa de memoria del módulo
Compatible con CMIS revisión 4.0/ SFF8636
Información de pedido
|
Número de pieza |
Descripción |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 a 2xQSFP28 SR2 AOC xxM |
Preguntas frecuentes
1. ¿Qué es el cable óptico activo?
R: Un cable óptico activo (AOC) es un cable de transmisión de datos de alta velocidad que integra tecnología de fibra óptica con componentes eléctricos para permitir la transferencia de señales de datos a distancias extendidas. Se utiliza con frecuencia en aplicaciones como centros de datos, informática de alto rendimiento y sistemas de redes.
2. ¿Cuál es la diferencia entre cables activos y pasivos?
R: En resumen, si bien tanto los cables activos como los pasivos sirven para transmitir señales, los cables activos incorporan componentes electrónicos incorporados para gestionar y mejorar activamente la señal, mientras que los cables pasivos dependen únicamente de las propiedades inherentes del material conductor para la transmisión de señales. .
3. ¿Cuál es la longitud máxima del cable óptico activo?
R: La longitud máxima de un cable óptico activo puede variar según factores como la calidad del cable, la velocidad de datos y la tecnología específica utilizada. Sin embargo, los cables ópticos activos tienen el potencial de alcanzar distancias de transmisión significativamente más largas en comparación con los cables pasivos. En algunos casos, los cables ópticos activos pueden alcanzar distancias de transmisión de hasta varios cientos de metros o incluso kilómetros, según la tecnología y la aplicación. Es importante tener en cuenta que la longitud máxima específica dependerá de las especificaciones del producto proporcionadas por el fabricante del cable óptico activo.
