Descripción

Parámetros técnicos

Características del producto

●Cumple con QSFP-DD MSA
● Diseño MUX/DEMUX de 4 carriles CWDM
●100G Lambda MSA 400G-FR4 Cumple con la especificación
●Consumo máximo de energía 10W
●Transmisión de hasta 2 km en fibra monomodo (SMF) con FEC
●Fuente de alimentación única +3.3V

●Conector LC dúplex
●Reclamación RoHS

Aplicaciones

●Ethernet 400G BASE-FR4
●Interconexión del centro de datos

●Interconexión InfiniBand
●Redes empresariales

Etiqueta: Transceptor óptico 400g qsfp-dd fr4 2km, China Transceptor óptico 400g qsfp-dd fr4 2km fabricantes, proveedores, fábrica, QSFP-40G-ER4 SFP-1G-ER SFP-10G-BIDI-1490-80 QSFP-40G-ZR4 SFP-10G-ER

Calificaciones máximas absolutas

Parámetro	Símbolo	mín.	máx.	Unidades
Temperatura de almacenamiento Rángel	Tsrg	-40	+85	grado
Tensión de alimentación	vcc	0	4	V
Relativo Humedad	RH	10% a 90% sin condensación

Condiciones de funcionamiento recomendadas

Parámetro	Símbolo	mín.	máx.	Unidades
Temperatura de almacenamiento Rángel	Tsrg	-40	+85	grado
Tensión de alimentación	vcc	0	4	V
Relativo Humedad	RH	10% a 90% sin condensación

Especificaciones ópticas del transmisor

Transmisor Parámetro	carril	mín.		Típico		máx.		Unidades
Potencia media de lanzamiento por carril		-3.3				3.5		dBm
Potencia de lanzamiento media total						9.3		dBm
Modulación óptica Dutter Amplitud (OMA exterior), cada carril		-0.3				3.7		dBm
Diferencia en potencia de lanzamiento entre cualquier dos carriles (OMA exterior)						4			dB
Potencia de lanzamiento promedio por carril @TX estado apagado						-20			dBm
Potencia de lanzamiento en OMA exterior menos TDECQ, cada carril para ER mayor o igual a 4,5 dB para emergencias<4.5dB	-1.7 -1.6			dBm
Transmisor y cierre de ojos de dispersión para PAM4, cada carril					3.4		dB
Proporción de extinción			3.5				dB
Ruido de intensidad relativa (OMA)					-136		dB/Hz
Relación de supresión de modo lateral (SMSR)			30				dB
Tolerancia a la pérdida de retorno óptico					17.1		dB
Reflectancia del transmisor					-26		dB
Precisión de monitoreo de potencia de salida del transmisor			-3		3		dB
TDECQ-10*log10(Ceq), cada carril					3.4		dB
Tiempo de transición del transmisor					17		PD

Especificaciones eléctricas de alta velocidad

Parámetro	mín.	Típico	máx.	Unidades Notas
Características de salida eléctrica del receptor. en TP4
Tasa de señalización por carril		26.5625		GBD
Salida de modo común de CA voltaje (RMS)			17.5	mV
Tensión de salida diferencial pico a pico			900	mV
ESMW de extremo cercano (simetría ocular) ancho de la máscara)		0.265		interfaz de usuario
Extremo cercano Altura de los ojos, diferencial	70			mV
ESMW de extremo lejano (simetría ocular) ancho de la máscara)		0.2		interfaz de usuario
Extremo lejano Altura del ojo, diferencial	30			mV
Relación ISl del precursor del extremo lejano	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19GHz
Común al modo diferencial	22-20(f/25.78)			dB	0.01-12.89GHz
Común al modo diferencial	15-6registro 10 (f/25.78)			dB	12.89-19GHz
Discrepancia de terminación diferencial			10	%
Tiempo de transición (min, 20% a 80%)	9.5			PD
Voltaje de modo común CC	-350		2850	mV
Transmisor electrico característica de entradas en TP1
Tasa de señalización, por carril		26.5625		GBD
Tolerancia de tensión de entrada diferencial pk-pk	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19GHz
	22-20(f/25.78)			dB	0.01-12.89GHz
	15-6registro 10 (f/25.78)			dB	12.89-19GHz
Discrepancia de terminación diferencial			10	%
Prueba de entrada estresada del módulo	Por sección 120E.3.4.1 IEEE802.3bs
Rango de tolerancia de voltaje de un solo extremo	-0.4		3.3	V
voltaje de modo común	-350		2850	mV

Información de pedido

Número de pieza	Descripción

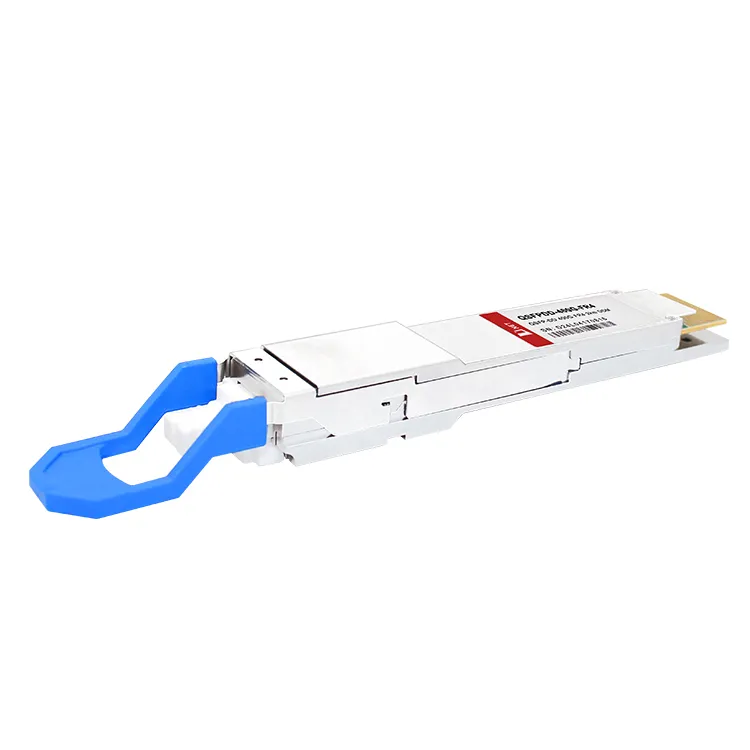

QDD-400G-FR4	Transceptor óptico 400G QSFP-DD FR4

Preguntas frecuentes

P: ¿400G QSFP-DD FR4 admite conexión en caliente?

R: Sí, 400G QSFP-DD FR4 admite conexión en caliente, lo que significa que se puede desconectar y volver a conectar mientras el sistema aún está funcionando sin causar ningún daño al módulo o al sistema.

P: ¿Hasta dónde puede transmitir datos 400G QSFP-DD FR4?

R: La capacidad de distancia de transmisión de un 400G QSFP-DD FR4 varía según el tipo de cable de fibra óptica empleado, pero generalmente admite distancias de hasta 2 kilómetros.

P: ¿Cómo se transmite el 400G QSFP-DD FR4?

R: El módulo convierte 8 canales de datos de entrada eléctrica de 50 Gb/s (PAM4) en 4 canales de señales ópticas CWDM y los multiplexa en un solo canal para transmisión óptica de 400 Gb/s. En el lado del receptor, el módulo demultiplexa ópticamente un Entrada óptica de 400 Gb/s en 4 canales de señales ópticas CWDM y los convierte en 8 canales de datos de salida eléctrica de 50 Gb/s (PAM4).
