Descripción

Parámetros técnicos

Características

● Cumple con el estándar IEEE 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Especificaciones según SFF-8074i y
SFF-8472, revisión 9.5
● Monitoreo de diagnóstico digital disponible
● Láser Fabry-Perot (FP) de 1310 nm sin refrigeración
● Enlaces de datos bidireccionales de hasta 1,25 Gb/s
● Compatible con conector LC dúplex
● Fuente de alimentación única de +3,3 V CC
● Huella SFP conectable en caliente
● Certificado de seguridad láser de clase 1
● Opciones de temperatura de funcionamiento
-(Comercial) -10oC a +70oC
-(Extendido) -10oC a +85oC
- (Industrial) -40oC a +85oC
● Hasta 10 km en SMF de 9/125 µm
● Cumple con RoHS

Aplicaciones

● Ethernet 1000Base-LX de 1,25 Gb/s
● Canal de fibra de 1,0625 Gb/s
● Enrutador empresarial

Detalles de producto

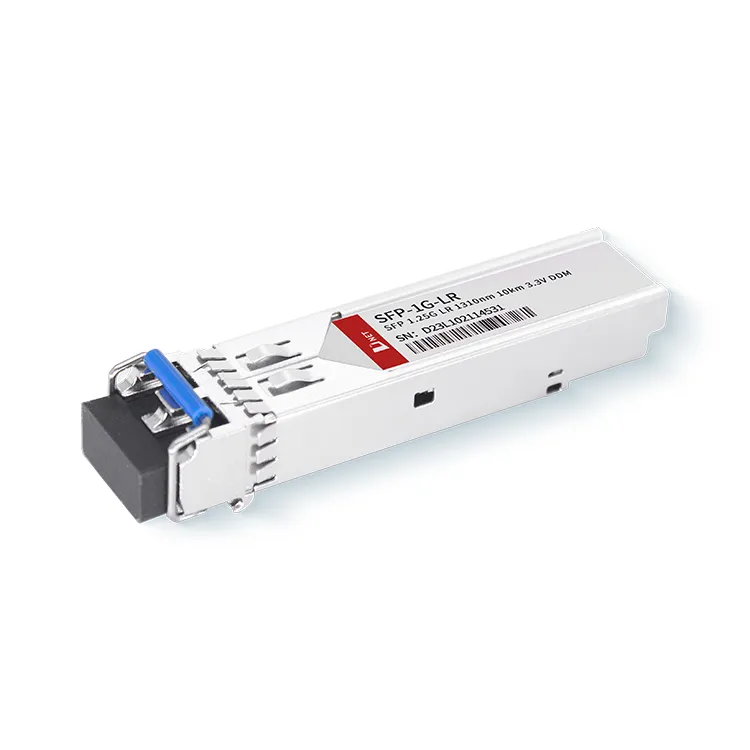

El módulo óptico SFP 1.25G 1310nm 10km es una solución versátil y confiable para redes de comunicación óptica, que ofrece transmisión de datos de alta velocidad a largas distancias con excelente calidad de señal y estabilidad. Cumple con IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX y Fibre Channel FC-PI-2 Rev.8.0.

Etiqueta: SFP 1G 1000base LR 10km 1310nm, fabricantes, proveedores, fábrica de SFP 1G 1000base LR 10km 1310nm de China, SFP-1G-LR SFP-1G-ER SFP-1G-ER

Índices absolutos máximos

Las tensiones que superen los valores nominales máximos absolutos pueden causar daños permanentes al dispositivo. Estos valores nominales de tensión son solo absolutos. El funcionamiento del dispositivo no está implícito en estas u otras condiciones superiores a las que se indican en las secciones operativas de la hoja de datos. La exposición a valores nominales máximos absolutos durante períodos prolongados puede afectar negativamente la fiabilidad del dispositivo.

Parámetro	Símbolo	Mínimomáximo	Máximomáximo	Unidad
Temperatura de almacenamiento	T_S	-40	85	^oC
Humedad relativa	RH	5	95	%
Voltaje de suministro	V_C.C.	-0.5	4.0	V

Condiciones de funcionamiento recomendadas

Parámetro		Símbolo	Mínimo	Tipo	Máximo	Unidad
Temperatura de funcionamiento de la caja	Red de distribución -03S10-31	T_C	-10	25	70	^oC
Temperatura de funcionamiento de la caja	DNET-03S10-31Yo	T_C	-40	25	85	^oC
Voltaje de suministro		V_C.C.	3.135	3.3	3.465	V
Velocidad de datos		-	-	1.25 1.0625	-	Gb/s

Características eléctricas del transceptor

Parámetro	Símbolo	Mínimo	Típico	Máximo	Unidad	Notas
Corriente de suministro del módulo	Corte Penal Internacional	-	-	220	mamá	-
Entrada diferencial del transmisor Voltaje (TD +/-)	-	300	-	2200	Mv_P-P	1
Tensión de salida diferencial del receptor (RD +/-)	-	600	-	1200	Mv_P-P	2
Salida de baja velocidad: Falla del transmisor (TX_FAULT) / Pérdida de señal (LOS)	VOH	2.0	-	Vcc	V	3
	VOL	0	-	0.8	V	-
Salida de baja velocidad: Desactivación del transmisor (TX_DESACTIVAR), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Notas
1. Acoplado internamente a CA y terminado a una carga diferencial de 100 Ω.
2. Acoplado internamente a CA, pero requiere una terminación diferencial de 100 Ω o interna al serializador/deserializador.
3. Se levantó externamente con una resistencia de 4,7 KΩ-10 KΩ en la placa host a VCCT,R.
4. Mod_Def1 y Mod_Def2 deben elevarse externamente con una resistencia de 4,7 KΩ-10 KΩ en la placa host a V_CCT,R.

Características ópticas del transmisor

Parámetro	Símbolo	Mínimo	Típico	Máximo	Unidad	Notas
Lanzamiento de potencia óptica	Correos	-9	-6	-3	Dbm	-
Rango de longitud de onda central	λc	1270	1310	1355	Nuevo Méjico	-
Relación de extinción	EX	9	-	-	Db	-
Ancho espectral (RMS)	Δλ	-	-	4	Nuevo Méjico	-
Inquietud total	T.J.	-	-	266	PD	-
Penalización por dispersión	-	-	-	1	Db	-
Tiempo de subida/bajada óptica	T_elevar/T_caer	-	-	260	PD	-
Pout @TX-Desactivar Afirmado	P_apagado	-	-	-45	Dbm	-

Información sobre pedidos

Número de pieza	Descripción
SFP-1G-10KM	Transceptor SFP monomodo de 1,25 Gb/s 1000BASE-LX

Descripción de productos

1. ¿Qué banda es 1310nm?
R: Pertenece a la "banda o", utilizando el rango de longitud de onda de fibra de 1260-1360 nm, láseres de diodo de 1310 nm.

2. ¿Hasta dónde puede llegar el SFP 1G LX?
A: Transceptor SFP monomodo de 1,25 Gb/s 1000BASE-LX, es un módulo óptico SFP LX de 1310 nm estándar y la distancia de transmisión puede alcanzar hasta 10 km. Funciona a una velocidad de datos de 1,25 Gbps.

3. ¿Qué significa LX en SFP?
A: LX representa transmisión de larga distancia, trabajando a {{0}}nm (generalmente 1310 nm), es compatible con IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX y Fibre Channel FC-PI-2 Rev.8.0.
