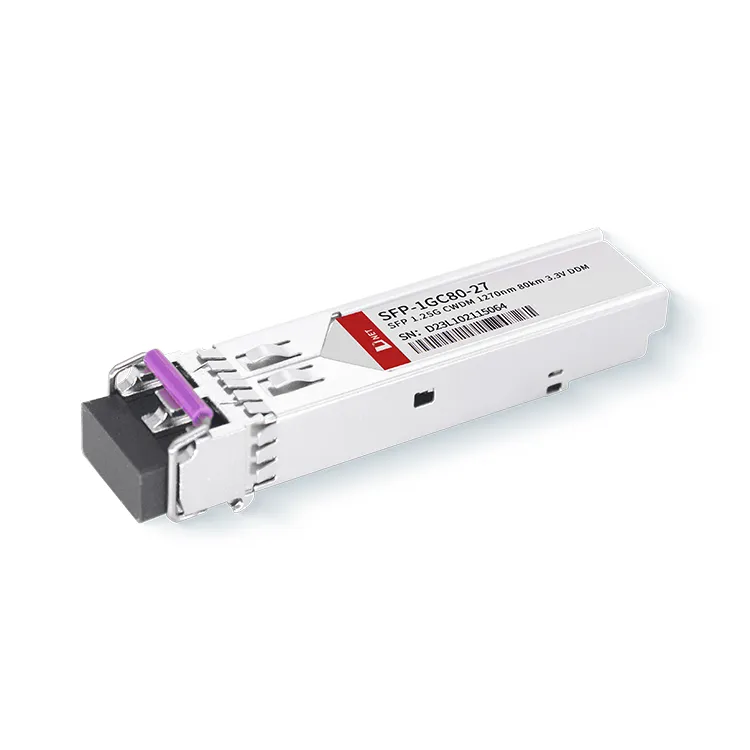

Servicio de módulo transceptor óptico de D-net
● Asistencia de compatibilidad:D-NET ofrece servicios de compatibilidad para garantizar que los módulos ópticos sean compatibles con equipos de los principales fabricantes.
● Servicios personalizados:D-NET ofrece opciones de personalización OEM para sus productos. Previa petición, los clientes pueden disponer de etiquetas con logotipos de colores adaptadas a sus necesidades.
● Plazo de entrega estándar:3 dias
● Amplias soluciones de envío:D-NET colabora con empresas de mensajería de gran reputación como SF, FedEx, DHL, UPS y otras para garantizar servicios de envío confiables.
Características
● Admite velocidades de bits de hasta 1,25 Gbps
● Cuenta con una huella SFP conectable en caliente
● Equipado con un láser CWDM DFB y un fotodetector PIN, capaz de transmitir hasta 80 km en SMF
● Cumple con las especificaciones SFP MSA y SFF-8472 y cuenta con un receptáculo LC dúplex
● Cumple con RoHS
● Alimentado por una única fuente de alimentación de +3.3V
● Incorpora monitoreo de diagnóstico digital en tiempo real
● Rango de temperatura de la caja operativa:
-Estándar: 0 a +70 grados
- Industrial: -40 a +85 grado
Aplicaciones
● Sistemas ópticos de 1,25 Gbps
●Gigabit Ethernet
● Canal de fibra de 1,063 Gbps
● Otros enlaces ópticos
Detalles del producto
Los transceptores cumplen totalmente con el Acuerdo de múltiples fuentes SFP y las funciones de diagnóstico digital especificadas en SFF-8472. Constan de tres componentes principales: un transmisor láser CWDM DFB, un fotodiodo PIN integrado con un preamplificador de transimpedancia (TIA) y una unidad de control MCU. Todos los módulos cumplen con los estándares de seguridad láser de Clase I.
Etiqueta: SFP 1G 1000base CWDM 1270nm 80km, China SFP 1G 1000base CWDM 1270nm 80km fabricantes, proveedores, fábrica, QSFP-40G-ZR4, Transceptor óptico para la investigación, transceptor sr, transmisores ópticos, fototransistores, transceptor de alta velocidad
Calificaciones máximas absolutas
|
Parámetro |
Símbolo |
mín. |
máx. |
Unidad |
|
Tensión de alimentación |
vcc |
-0.5 |
4.5 |
V |
|
Temperatura de almacenamiento |
ts |
-40 |
+85 |
grado |
|
Humedad de funcionamiento |
- |
5 |
85 |
% |
Condiciones de funcionamiento recomendadas
|
Parámetro |
Símbolo |
mín. |
Típico |
máx. |
Unidad |
|
|
Temperatura del caso operativo |
Estándar |
tc |
0 |
+70 |
grado |
|
|
Extendido |
-20 |
+80 |
grado |
|||
|
Industrial |
-40 |
+85 |
grado |
|||
|
Voltaje de la fuente de alimentación |
vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Corriente de suministro de energía |
CPI |
300 |
mamá |
|||
|
Velocidad de datos |
0.1 |
1.25 |
Gbps |
|||
Características ópticas y eléctricas
|
Parámetro |
Símbolo |
mín. |
Típico |
máx. |
Unidad |
Notas |
||
|
Transmisor |
||||||||
|
Longitud de onda central |
λc |
λc-6.5 |
λc |
λc+6.5 |
Nuevo Méjico |
|||
|
Ancho espectral (-20dB) |
Δλ |
1 |
Nuevo Méjico |
|||||
|
Relación de supresión de modo lateral |
SMSR |
30 |
- |
dB |
||||
|
Potencia de salida promedio |
Pafuera |
0 |
+4.0 |
dBm |
1 |
|||
|
Proporción de extinción |
urgencias |
9.0 |
dB |
|||||
|
Diferencial de oscilación de entrada de datos |
VEN |
180 |
1200 |
mV |
2 |
|||
|
Impedancia diferencial de entrada |
ZEN |
90 |
100 |
110 |
Ω |
|||
|
TX Desactivar |
Desactivar |
2.0 |
vcc |
V |
||||
|
Permitir |
0 |
0.8 |
V |
|||||
|
Fallo de transmisión |
Falla |
2.0 |
vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Receptor |
||||||||
|
Longitud de onda central |
λc |
1270 |
1610 |
Nuevo Méjico |
||||
|
Sensibilidad del receptor |
-26 |
dBm |
3 |
|||||
|
Sobrecarga del receptor |
-1 |
dBm |
3 |
|||||
|
LOS De-afirmación |
LOSD |
-27 |
dBm |
|||||
|
LOS Afirmar |
LOSA |
-38 |
dBm |
|||||
|
Histéresis LOS |
0.5 |
4 |
dB |
|||||
|
Diferencial de oscilación de salida de datos |
Vafuera |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Alto |
2.0 |
vcc |
V |
||||
|
Bajo |
0.8 |
V |
||||||
Notas
1. La potencia óptica se lanza a SMF.
2. Entrada PECL, internamente acoplada en CA y terminada.
3. Medido con un patrón de prueba PRBS 27-1 a 1250 Mbps, BER menor o igual a 1×10-12.
4. Internamente acoplado a CA.
Información de pedido
|
Número de pieza |
Descripción |
|
SFP-1GC80-27 |
Transceptor SFP CWDM de 1,25 Gbps, modo único, alcance de 80 km |
Preguntas frecuentes
1. ¿Qué significa 1G SFP?
R: 1G SFP representa 1 Gigabit de factor de forma pequeño conectable, que admite una velocidad de transmisión de datos de 1 Gigabit por segundo.
2. ¿Cómo elegir el transceptor SFP?
1.Compatibilidad: Confirme que el módulo SFP sea adecuado para su uso con su hardware de red.
2.Velocidad de datos: determine la velocidad de datos necesaria según las demandas específicas de su red.
3.Tipo de fibra: reflexione sobre si utilizará cables de fibra óptica monomodo o multimodo.
4.Distancia: Establezca el intervalo entre los puntos de transmisión y recepción dentro de su red.
5.Tipo de conector: verifique el tipo de conector necesario para sus dispositivos de red.
