Descripción

Parámetros técnicos

Características

● Red ITU de 10 GHz, banda C
● Transmisor DWDM EML, fotodetector APD
● Distancia de transmisión de conexión SMF de hasta 80 km
● Con una interfaz de monitoreo de diagnóstico digital compatible con SFF 8472
● Consumo de energía<1.5W
● Cumple con RoHS

Aplicaciones

● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Canal de fibra 10G
● Redes DWDM

Detalles del producto

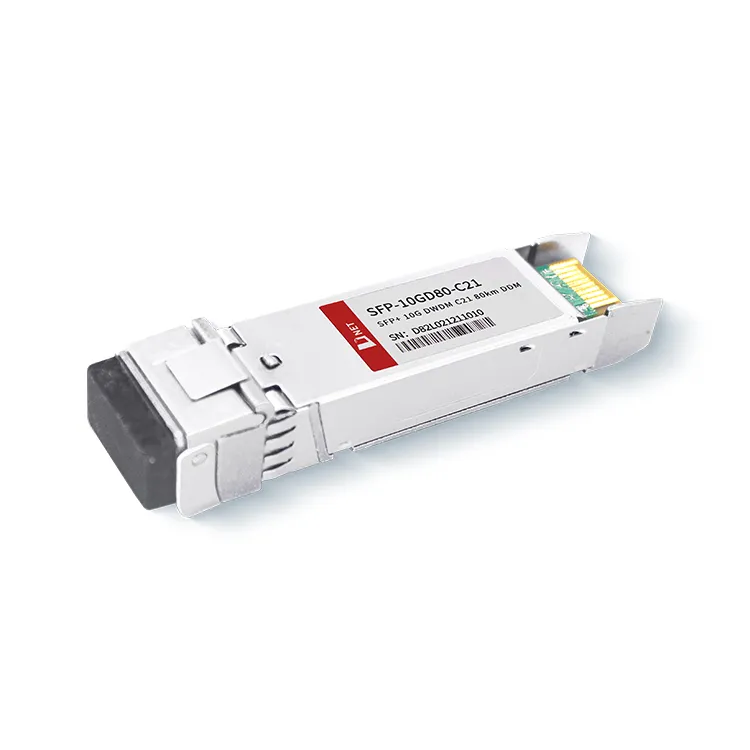

El SFP-10GD80-C21 está diseñado para aplicaciones de comunicación óptica en serie de 10 Gb/s, donde convierte un flujo de datos eléctricos en serie de 10 Gb/s en una señal de salida óptica correspondiente de 10 Gb/s, y viceversa. convertir una señal de entrada óptica de 10 Gb/s nuevamente en un flujo de datos eléctricos en serie de 10 Gb/s. Emplea un transmisor DWDM EML (láser modulado por electroabsorción) y un fotodetector APD (fotodiodo de avalancha). El uso de una carcasa metálica minimiza la interferencia electromagnética y el producto cumple con los estándares RoHS.

Etiqueta: SFP+10G DWDM C21 80km, China SFP+10G DWDM C21 80km fabricantes, proveedores, fábrica, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C21-80, SFP-10G-DWDM-C60-40, SFP-10G-DWDM-C60-80

Calificaciones máximas absolutas

Parámetro	Símbolo	mín..	Típico	máx..	Unidad
Temperatura de almacenamiento	T_S	-40		+85	grado
Temperatura de funcionamiento de la caja	T_A	0		70	grado
Voltaje de suministro máximo	vcc	-0.5		4	V
Humedad relativa	RH	0		85	%

Características eléctricas

(ARRIBA=0 a 70grados, VCC=3.135 a 3,465 voltios)

Parámetro	Símbolo	mín..	Típico	máx..	Unidad	Nota
Tensión de alimentación	vcc	3.135		3.465	V
Corriente de suministro	CPI			450	mamá
Consumo de energía	P			1.5	W
Sección del transmisor
Impedancia diferencial de entrada	R_en		100		Ω	1
Tolerancia de voltaje CC de un solo extremo de entrada Tx (Ref VeeT)	V	-0.3		4	V
Oscilación del voltaje de entrada diferencial	Vin, páginas	180		700	mV	2
Transmitir voltaje de desactivación	V_D	2		vcc	V	3
Transmitir voltaje de habilitación	V_ES	Vee		Vee+0.8	V
Sección del receptor
Tolerancia de voltaje de salida de un solo extremo	V	-0.3		4	V
Voltaje diferencial de salida Rx	vo	300		850	mV
Tiempo de subida y bajada de la salida de Rx	Tr/Tf	30			PD	4
Falla LOS	V_{falla LOS}	2		vcc_ANFITRIÓN	V	5
LOSNormal	V_{Norma LOS}	Vee		Vee+0.8	V	5

Nota
1. Conectado directamente a los pines de entrada de datos TX. Acoplamiento de CA desde los pines al IC del controlador láser.
2. 20%-80%
3. En terminación diferencial de 100 ohmios.
4. LOS es una salida de colector abierto. Se debe elevar con 4,7k – 10kΩ en la placa principal. El funcionamiento normal es 0 lógico; la pérdida de señal es lógica 1. El voltaje máximo de activación es 5,5 V.

Parámetros ópticos

(ARRIBA=0 a 70grados, VCC=3.135 a 3,465 voltios)

Parámetro	Símbolo	mín..	Típico	máx..	Unidad	Nota
Sección del transmisor
Longitud de onda óptica: fin de vida útil	λ	X-100	X	X+100	p.m
Longitud de onda óptica: comienzo de la vida	λ	X-25	X	X+25	p.m
Potencia óptica promedio	pavg	0		+5	dBm	1
Láser apagado	puf			-30	dBm
Proporción de extinción	urgencias	8.2			dB
Penalización por dispersión del transmisor	TDP			3.0	dB	2
Ruido de intensidad relativa	Rin			-128	dB/Hz	3
Tolerancia a la pérdida de retorno óptico		20			dB
Sección del receptor
Longitud de onda central	λr	1480		1565	Nuevo Méjico
Los Afirmar	LOS_A	-40		-	dBm
Los Postres	LOS_D			-24	dBm
Los Histéresis	LOS_H	0.5			dB
Sobrecarga	Se sentó	-7			dBm	5
Reflectancia del receptor	rrx			-12	dB

Nota
1. Reflexión de 12 dB.
2. Condiciones de las pruebas del receptor estresado según IEEE802.3ae. Las pruebas CSRS requieren que la placa host sea compatible con SFF-8431.
3. Sobrecarga del receptor especificada en OMA y bajo la peor condición de estrés integral.

Información de pedido

Número de pieza	Descripción
SFP-10GD80-C21	Transceptor DWDM SFP+ de 10 Gb/s y 80 km conectable en caliente, LC dúplex, +3.3 V, 100 GHz, DWDM EML y APD, modo único

Preguntas frecuentes

1. ¿Qué es 10G dwdm 80 km?
R: 10G DWDM 80 km se refiere a un tipo de tecnología de comunicación óptica que permite la transmisión de datos a una velocidad de 10G a una distancia de 80 km utilizando DWDM. DWDM es una técnica que permite combinar y transmitir múltiples señales ópticas, cada una de ellas en una longitud de onda diferente, a través de una única fibra óptica. Esto permite la utilización eficiente del ancho de banda disponible y aumenta la capacidad de la red de fibra óptica.

2. ¿Cuál es la diferencia entre CWDM y DWDM SFP?
R: El rango de longitud de onda de CWDM SFP es 1270-1610 nm. La distancia máxima de transmisión es de 120 km. Sin embargo, DWDM SFP tiene una longitud de onda máxima de 1620 nm y una distancia de transmisión máxima de 200 km.
