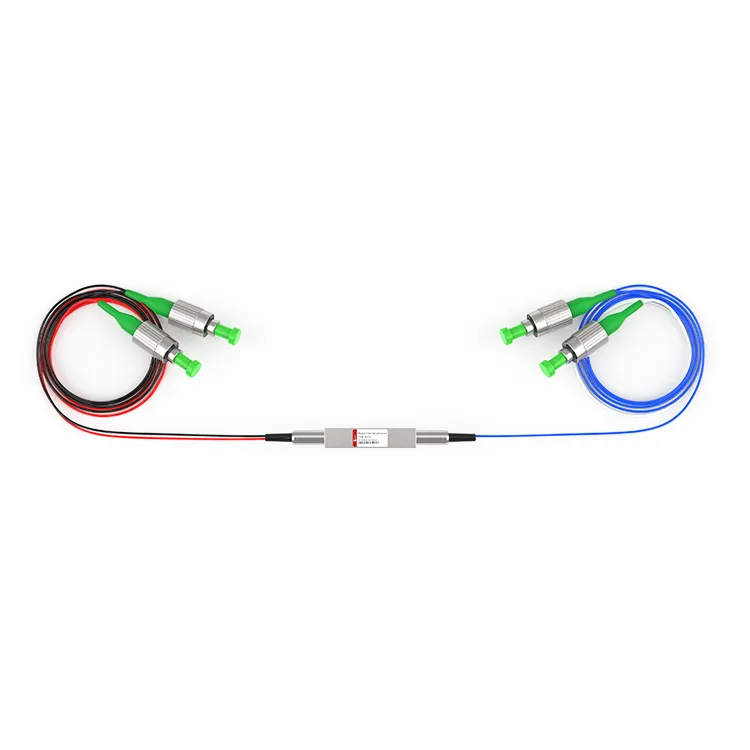

Interruptor magneto-óptico M2x2

Interruptor magneto-óptico M2x2
El interruptor magneto-óptico M2X2 tiene una configuración no mecánica y se activa mediante señales de control eléctricas. El interruptor tiene una pérdida de inserción baja y menos de 1,2 dB, lo que garantiza la calidad y estabilidad de la transmisión de la señal óptica y mejora el rendimiento del sistema de comunicación óptica.

Envíeconsulta

Descripción

Parámetros técnicos

Detalles de producto

El interruptor magneto-óptico se utiliza ampliamente en equipos aeroespaciales, sistemas de monitoreo y detección de sistemas, con un modo de enganche extremadamente estable y alta confiabilidad. D-NET es una fábrica especializada en la investigación y el desarrollo, la producción y las ventas de equipos y dispositivos de comunicación de fibra óptica, que puede proporcionar servicios OEM, y los interruptores magneto-ópticos pueden respaldar la producción personalizada.

Etiqueta: Interruptor magneto-óptico m2x2, fabricantes, proveedores, fábrica de interruptores magneto-ópticos m2x2 de China

Especificaciones de rendimiento

Parámetros	Unidad	Especificaciones
Rango de onda	Nuevo Méjico	1520 ~ 1580
Longitud de onda de prueba	Nuevo Méjico	1550
Pérdida de inserción^{1, 2}	dB	Menor o igual a 1,2
TDL	dB	Menor o igual a 0.30
PDL	dB	Menor o igual a 0.20
Pérdida de retorno	dB	Mayor o igual a 50
Diafonía	dB	Bidireccional Mayor o igual a 20
Diafonía	dB	Unidireccional Mayor o igual a 35
Repetibilidad	dB	Menor o igual a ±0.01
Tiempo de conmutación	a nosotros	Menor o igual a 100
Duración del pulso	a nosotros	Mayor o igual a 200
Durabilidad	Ciclos	Mayor o igual a 10 mil millones
Tipo de interruptor	N / A	Enganche
Corriente de funcionamiento	mamá	Menor o igual a 200
Potencia óptica máxima	mW	Menor o igual a 500
Temperatura de funcionamiento	grado	-5 ~ +70
Temperatura de almacenamiento	grado	-40 ~ +85
Dimensión	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Nota
1. Pruebe a temperatura ambiente y según SOP.
2. Excluyendo conectores, 0,2dB para un par de conectores.

Dimensiones mecánicas (Unidad: mm)

Accionamiento eléctrico

Diagrama funcional

Información sobre pedidos

FSW-M2x2-□-□-□-□-□-□-□

- □

Tipo de interruptor

Tipo de fibra

Voltaje

Longitud de onda

TuboTipo

Fibra Longitud

Conector

B: Bidireccional

U: Unidireccional

SM: SM, 9/125

X: Otros

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: Otros

250: 250 um

900: 900 um

X: Otros

05: 0,5 m ± 5 cm

10: 1,0 m ± 5 cm

X: Otros

OO: Ninguno

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Otros

Preguntas más frecuentes

P: ¿Cuál es la diferencia entre el interruptor magneto-óptico M2X2 y otros interruptores ópticos?

R: El interruptor magneto-óptico utiliza un campo magnético para ajustar la conmutación de la trayectoria óptica y tiene un principio de funcionamiento y un rendimiento diferentes de otros tipos de interruptores ópticos, como el interruptor mecánico o el interruptor electro-óptico.

P: ¿El interruptor magneto-óptico M2X2 admite el funcionamiento multimodo?

A: Los conmutadores magneto-ópticos 2X2 generalmente admiten operación multimodo, adecuados para diferentes modos de requisitos de transmisión de fibra, los conmutadores magneto-ópticos D-NET pueden admitir personalización.
