Servicio de módulo transceptor óptico de D-net
----
●Duración de la garantía: Disfrute de una garantía tranquilizadora de tres años para su compra.
●Garantía de compatibilidad: La experiencia de D-NET se extiende a los servicios de compatibilidad, lo que garantiza que nuestros módulos ópticos se integren perfectamente con equipos de los principales fabricantes.
●Adaptado a sus necesidades: La personalización es clave en D-NET. Ofrecemos personalización OEM y, si lo desea, puede personalizar sus productos con etiquetas con logotipos de colores.
●Entrega rápida: Espere un servicio rápido con un plazo de entrega general de sólo 3 días.
●Excelencia en mensajería: Confíe en nuestras asociaciones de mensajería confiables y de alta calidad, incluidas SF, FedEx, DHL, UPS y otras, para obtener soluciones de envío integrales.
Características
● Conectable en caliente
● Transmisor EML CWDM de 147 nm, fotodetector APD
● La distancia de transmisión es de hasta 80 km a través de la conexión SMF.
● 2-interfaz de cable para especificaciones de gestión que cumplen con la interfaz de monitoreo de diagnóstico digital SFF 8472
● Cumple con RoHS
Aplicaciones
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Canal de fibra 10G
● Redes CWDM

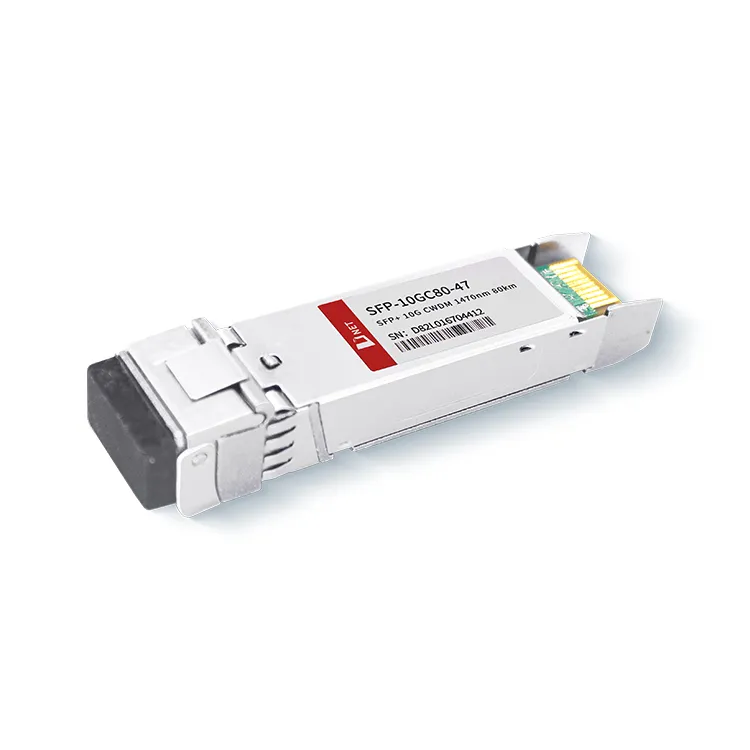

Detalles del producto
Este transceptor óptico opera a una longitud de onda de 1470 nm específicamente dentro del espectro CWDM, lo que facilita la multiplexación y demultiplexación eficiente de señales en sistemas CWDM. Con una distancia de transmisión máxima de 80 kilómetros, es ideal para redes de comunicación de larga distancia donde es necesario un mayor alcance.
Etiqueta: SFP+10G CWDM 1470km 80km, China SFP+10G CWDM 1470km 80km fabricantes, proveedores, fábrica, SFP-10G-CWDM-1270-10, SFP-10G-CWDM-1470-40, SFP-10G-CWDM-1470-80
Calificaciones máximas absolutas
|
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
|
Temperatura de almacenamiento |
TS |
-40 |
+85 |
grado |
|
|
Temperatura de funcionamiento de la caja |
ejército de reserva |
0 |
70 |
grado |
|
|
Voltaje de suministro máximo |
vcc |
-0.5 |
4 |
V |
|
|
Humedad relativa |
RH |
0 |
85 |
% |
Características eléctricas
(ARRIBA=0 a 70grados, VCC=3.135 a 3,465 voltios)
|
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
Nota |
|
Tensión de alimentación |
vcc |
3.135 |
3.465 |
V |
|
Corriente de suministro |
CPI |
600 |
mamá |
|||
|
Consumo de energía |
P |
2 |
W |
|||
|
Sección del transmisor |
||||||
|
Impedancia diferencial de entrada |
Rin |
100 |
Ω |
1 |
||
|
Entrada Tx Voltaje CC de un solo extremo Tolerancia (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscilación del voltaje de entrada diferencial |
Vin, páginas |
180 |
700 |
mV |
2 |
|
|
Transmitir voltaje de desactivación |
enfermedad venérea |
2 |
vcc |
V |
3 |
|
|
Transmitir voltaje de habilitación |
ven |
Vee |
Vee+0.8 |
V |
||
|
Sección del receptor |
||||||
|
Tolerancia de voltaje de salida de un solo extremo |
V |
-0.3 |
4 |
V |
||
|
Voltaje diferencial de salida Rx |
vo |
300 |
850 |
mV |
||
|
Tiempo de subida y bajada de la salida de Rx |
Tr/Tf |
30 |
PD |
4 |
||
|
Falla LOS |
Fallo VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOSNormal |
norma VLOS |
Vee |
Vee+0.8 |
V |
5 |
|
Nota
1. Está conectado directamente a los pines de entrada de datos TX, con acoplamiento de CA desde los pines al IC del controlador láser.
2.El LOS está configurado como una salida de colector abierto. Se debe levantar con una resistencia de entre 4,7 kΩ y 10kΩ en la placa principal. Durante el funcionamiento normal, genera un 0 lógico; en caso de pérdida de señal, genera una lógica
3. El voltaje máximo de extracción que puede tolerar es de 5,5 V.
Parámetros ópticos
(TOP=0 a 70 grados, VCC=3.135 a 3,465 voltios)
|
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
Nota |
|
Sección del transmisor |
||||||
|
Longitud de onda central |
λc |
λ-6.5 |
λ+6.5 |
Nuevo Méjico |
||
|
ancho espectral |
Δλ |
1 |
Nuevo Méjico |
|||
|
Potencia óptica promedio |
pavg |
0 |
+4 |
dBm |
1 |
|
|
Láser apagado |
puf |
-30 |
dBm |
|||
|
Proporción de extinción |
urgencias |
8.2 |
dB |
|||
|
Penalización por dispersión del transmisor |
TDP |
3.0 |
dB |
2 |
||
|
Ruido de intensidad relativa |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancia a la pérdida de retorno óptico |
20 |
dB |
||||
|
Sección del receptor |
||||||
|
Longitud de onda central |
λr |
1260 |
1620 |
Nuevo Méjico |
||
|
Sensibilidad del receptor (OMA) |
sen |
-23 |
dBm |
4 |
||
|
Sensibilidad estresada (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Afirmar |
LOSA |
-34 |
- |
dBm |
||
|
Los Postres |
PERDIDO |
-24 |
dBm |
|||
|
Los Histéresis |
PERDIDO |
0.5 |
dB |
|||
|
Sobrecarga |
Se sentó |
-7 |
dBm |
5 |
||
|
Reflectancia del receptor |
rrx |
-12 |
dB |
Nota
1. Las cifras de potencia promedio son solo informativas, según IEEE802.3ae.
2. Reflexión de 12 dB.
3. Condiciones de las pruebas del receptor estresado según IEEE802.3ae. Las pruebas CSRS requieren que la placa host sea compatible con SFF-8431.
4. Sobrecarga del receptor especificada en OMA y bajo la peor condición de estrés integral.
Información de pedido
|
Número de pieza |
Descripción |
|
SFP-10GC80-C60 |
Transceptor SFP+ CWDM de 10 Gb/s y 80 km conectable en caliente, LC dúplex, +3. 3 V, 1470 nm, CWDM EML y APD, modo único |
Preguntas frecuentes
1. ¿Para qué se utilizan los puertos 10G SFP+?
R: 10G SFP+ generalmente transmite óptica a 850 nm, 1310 nm, 1550 nm, CWDM, DWDM; SONET/SDH para 10Gbps, Fibre Channel, gigabit Ethernet, 10 gigabit Ethernet y otras aplicaciones, incluyendo también enlaces DWDM.
2. ¿Puedo utilizar transceptores SFP+ en puertos SFP28?
R: Los transceptores SFP+ (10 Gigabit Ethernet) no se pueden utilizar directamente en puertos SFP28 (25 Gigabit Ethernet). Aunque los módulos SFP+ y SFP28 utilizan el mismo factor de forma, funcionan a diferentes velocidades. Los módulos SFP+ admiten velocidades de datos de hasta 10 Gbps, mientras que los módulos SFP28 admiten velocidades de datos de hasta 25 Gbps. Además, los puertos SFP28 están diseñados para admitir niveles de potencia más altos necesarios para el funcionamiento de 25 Gbps. Por lo tanto, utilizar un transceptor SFP+ en un puerto SFP28 no será compatible y no funcionará.
