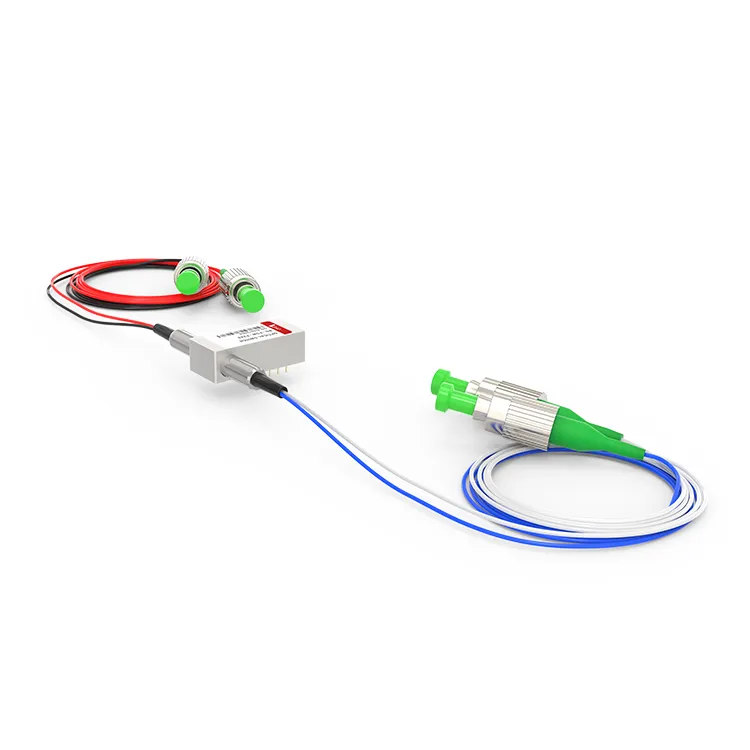

Interruptor óptico mecánico F2X2 OPTO

Interruptor óptico mecánico F2X2 OPTO
El interruptor óptico mecánico F2X2 es un dispositivo de interruptor óptico mecánico completo con dos puertos de entrada y dos puertos de salida. Adopta la estructura mecánica para realizar la conmutación de enrutamiento de la señal óptica y conmuta la señal óptica de un puerto de entrada a otro puerto de salida mediante operación mecánica.

Envíeconsulta

Descripción

Parámetros técnicos

Detalles del producto

El interruptor optomecánico F2X2 funciona dirigiendo o bloqueando la señal óptica de entrada para conectar el canal óptico a la fibra óptica de salida. La versión con pestillo mantiene la ruta óptica seleccionada incluso después de que se elimina la señal de la unidad, mientras que la versión sin pestillo se coloca de manera predeterminada en la posición de encendido o apagado cuando se corta la energía. El interruptor óptico mecánico F2X2 cuenta con una pérdida de inserción de menos de 1,0dB y un tiempo de respuesta rápido, lo que permite la conmutación de señales ópticas en el nivel de nanosegundos, cumpliendo así con las demandas de transmisión de alta velocidad.

Etiqueta: Interruptor óptico optomecánico f2x2, fabricantes, proveedores, fábrica de interruptores ópticos optomecánicos de China f2x2, Interruptor óptico mecánico

Especificaciones del producto

Longitud de onda operativa	1240~1680nm (SM)	Pérdida de inserción	Menor o igual a 1.0dB
Pérdida dependiente de la longitud de onda	Menor o igual a 0.25dB	Pérdida dependiente de la polarización	Menor o igual a 0.05dB
Pérdida dependiente de la temperatura	Menor o igual a 0.20dB	Pérdida de retorno	SM Mayor o igual a 55dB
conversación cruzada	SM Mayor o igual a 70dB	Cambiar hora	Menor o igual a 8ms
Repetibilidad	Menor o igual a ±0.02dB	Durabilidad	Mayor o igual a 10⁷veces
Voltaje de funcionamiento	3 o 5V	Tipo de interruptor	Sin enclavamiento/enclavamiento
Temperatura de funcionamiento	－20~+70 grados	Temperatura de almacenamiento	-40~+85 grados
Potencia óptica	Menor o igual a 500mW	Dimensión	27.0Largo × 12,5 ancho × 8,4 alto mm

Configuraciones de pines

Tipo	Ruta Óptica	Accionamiento eléctrico				Sensor de estado
F2×2	Ruta Óptica	Pin 1	Patilla 5	clavija 6	Patilla 10	Fijar 2-3	Fijar 3-4	Fijar 7-8	Fijar 8-9
Enganche	P1-P4,P2-P3	--	--	Tierra	V＋	Cerca	Abierto	Abierto	Cerca
Enganche	P1-P3,P2-P4	V＋	Tierra	--	--	Abierto	Cerca	Cerca	Abierto
Sin enclavamiento	P1-P4,P2-P3	--	--	--	--	Cerca	Abierto	Abierto	Cerca
Sin enclavamiento	P1-P3,P2-P4	V＋	--	--	Tierra	Abierto	Cerca	Cerca	Abierto

Dimensiones mecánicas (Unidad: mm)

Ruta Óptica

Información de pedido

RD-FSW

-F2X2-

-Longitud de onda-

-Tipo de interruptor-

-Voltaje-

-Tipo de fibra-

-Paquete-

-Longitud de fibra-

-Conector-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Especial＝0

Enclavamiento＝1

Sin enclavamiento＝2

MINI Enganche＝3

MINI Sin enclavamiento＝4

Especial＝0

3V=3

5V=5

Especial＝0

SM28=1

50/125=5

62.5/125=6

Especial＝0

Fibra desnuda=1

tubo de 900um=3

Especial＝0

0.25m=1

0.5m=2

1.0m=3

Especial＝0

Ninguno=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LC dúplex=8

Especial＝0

Preguntas frecuentes

P: ¿El interruptor óptico mecánico F2X2 admite control remoto?

R: Sí, numerosos interruptores optomecánicos F2x2 ofrecen capacidades de control remoto, lo que permite operaciones de conmutación remota y monitoreo de estado a través de una interfaz de control o comunicación.

P: ¿Qué tan rápido cambia el interruptor optomecánico F2x2?

R: El interruptor óptico mecánico F2X2 posee un tiempo de respuesta rápido y es capaz de cambiar rutas ópticas en nanosegundos.
